[운영체제(OS, Operating System)] Computer System Overview #2

*학부에서 배운 강의 내용을 바탕으로 작성되었습니다*

---

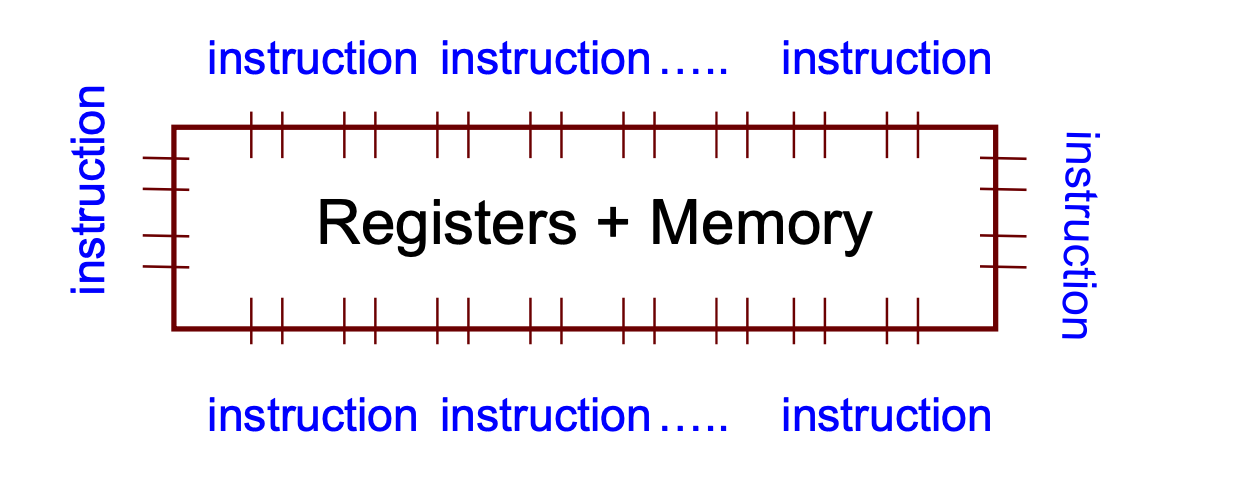

ISA(Instruction Set Architecture)

• 소프트웨어와 하드웨어 사이의 인터페이스를 정의하는 명령어의 집합이다.
• 명령어와 machine states(레지스터 + 메모리)를 정의한다.

---

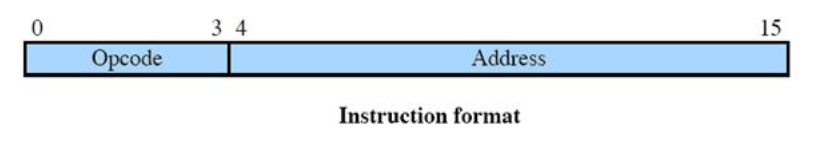

명령어 형식(Instruction Format)

Opcode(연산코드)

: 수행될 명령어를 지정한다. (EX. mov, add jump etc.)

4비트를 할당하고 있어, 최대 2^4=16개의 서로 다른 연산코드 사용이 가능하다.



연산코드 목록의 일부

0001 = 메모리에 저장된 값을 AC에 적재

0010 = AC에 저장된 값을 메모리에 저장

0101 = 메모리에 저장된 값을 AC에 더함



Operands(피연산자)

: input/output 데이터와 주소를 지정한다.

12비트를 할당하고 있어 최대 2^12=4096(4K) 워드까지 직접 주소지정을 가능하게 한다.

---

명령어 반입(Instruction Fetch)과 명령어 수행(Instruction Execute)

• 처리기는 메모리로부터 한 번에 하나의 명령어를 반입(fetch)하여 수행한다.
• PC에 다음으로 fecth될 명령어의 주소를 저장한다.
• IR에 fetch된 명령어가 load된다.

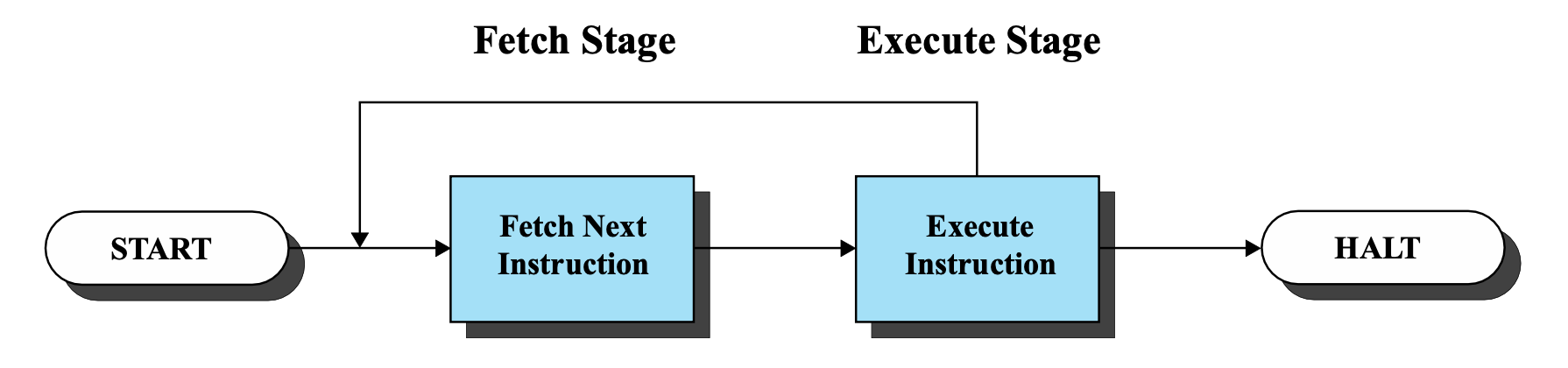

프로그램 수행은 명령어 반입과 명령어 수행의 반복으로 이루어진다. 이러한 처리 과정을 명령어 사이클(Instruction cycle)이라고 한다.

명령어 사이클은 반입 단계, 수행 단계 두 단계로 구성된다.



프로그램의 수행이 중단되는 경우는 다음과 같다.

1. 기계의 전원이 꺼짐

2. 복구가 불가능한 어떤 오류가 발생됨

3. 처리기 정지(halt) 명령어가 수행됨



fetch된 명령어의 비트들은 처리기가 수행해야 할 작업을 명시한다.

처리기는 명령어를 해석하고 요구된 작업을 수행하는데, 일반적으로 작업은 아래의 4가지 범주로 분류될 수 있다.



1. 처리기- 메모리

: 데이터는 처리기로부터 메모리로, 또는 메모리로부터 처리기로 전송될 수 있다.



2. 처리기 - 입출력

: 처리기와 입출력 모듈 간의 전송을 통해 주변장치로 또는 주변장치로부터 데이터가 전송될 수 있다.



3. 데이터 처리

: 처리기는 데이터에 대해 산술 또는 논리 연산을 수행할 수 있다.



4. 제어

: 명령어는 수행 순서 변경을 명시할 수 있다.

---

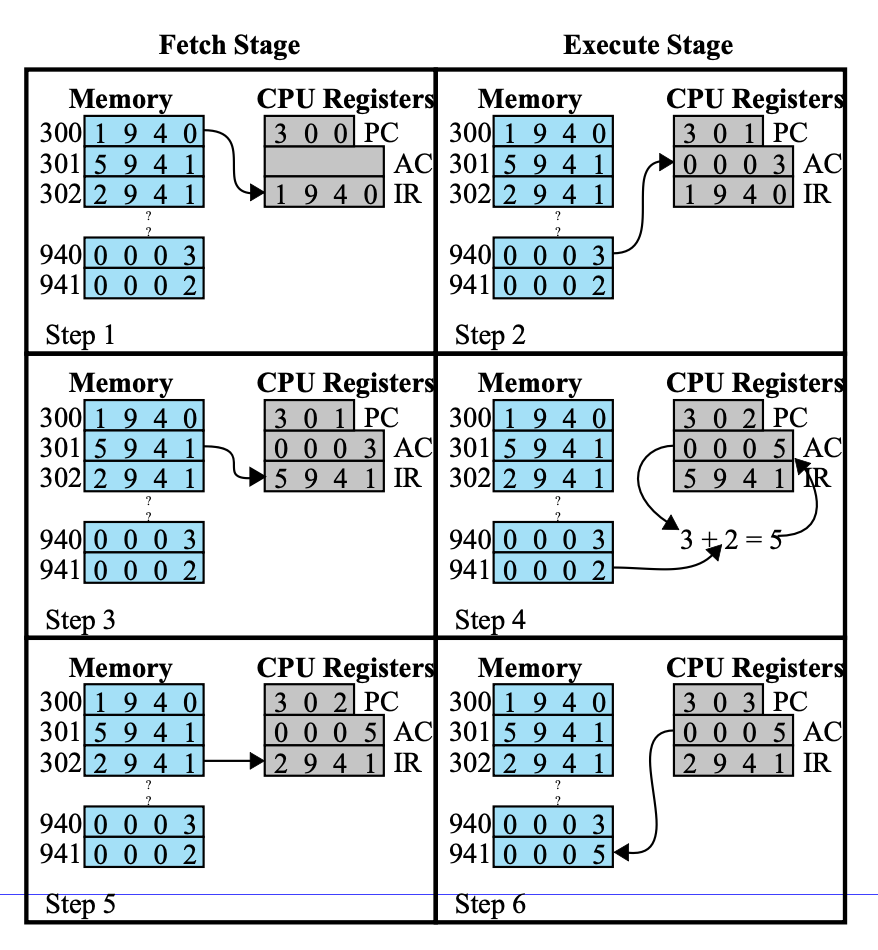

Example of Program Execution

1. PC에는 첫 번째 명령어의 주소인 300이 저장된다. 이 명령어(16진수로 1940)는 IR에 적재되고, PC가 증가된다.
   이 과정에서 메모리 주소 레지스터(MAR)와 메 모리 버퍼 레지스터(MBR)가 이용된다. 설명을 간단히 하기 위해 이들 중간 단계 레지스터는 보이고 않았다.


2. IR 내의 첫 번째 4비트는 메모리에 저장된 값이 AC에 적재될 것을 나타낸다. 나머지 12비트(3개의 16진수)는 그 주소 940을 명시한다.


3. 다음 명령어(5941)가 301번지로부터 반입되고 PC가 증가된다.


4. AC의 이전 내용과 941번지 내용이 더해지고 그 결과가 AC에 저장된다.


5. 다음 명령어(2941)가 302번지로부터 반입되고 PC가 증가된다.


6. AC의 내용이 941번지에 저장된다.
